GA25型积放滚筒输送机的改进

文章来源:http://www.zhengchiyw.com 发布时间:2018-09-11 16:12 浏览次数:
GA25型积放滚筒输送机主要由机架、支腿、传输装置、摆动体、辊子组件、气控装置、导向护栏和电器装置等组成。其中传输装置、气控装置和电器装置为核心组成部件。

GA25型积放滚筒输送机的卷烟成品临时储存、输送是通过电控系统给本设备一个控制信号控制摆动和传输装置的运动来实现的。

GA25型积放滚筒输送机在电控系统的控制下,当设备连续向下游设备输送卷烟成品时,卷烟成品在旋转的辊子作用下被输送到设备出料口进入下游设备;当需要卷烟成品作临时暂存时,电控系统给本设备一个控制信号,在气装置的控制下,摆动体的连杆摆动,使输送带与第一个工位的辊子脱开,同时摆动体的止动块与辊子接触,对辊子进行摩擦制动,辊子上的卷烟成品也因此停止运动,从而实现卷烟成品的临时暂存,与此同时后续卷烟成品在气控系统的控制下,也依次停留在相应的工位上。

当需要恢复正常输送卷烟成品时,设备得到电控系统的一个控制信号,在气控装置的作用下,摆动体的连杆摆动,使输送带与第一个工位的辊子接触,辊子重新获得动力,停留在第一个工位的卷烟成品向下游设备输送,与此同时后续的卷烟成品在气控装置下,重新依次获得动力,依次向下游设备输送。

GA25型滚筒输送机在使用过程中,能达到基本的使用需求,但自从延安卷烟厂开始生产后,该设备频繁出现堵烟现象,无法完全实现卷烟成品的等间距输送或临时存储功能,同时还引起下游设备扫推输送机的故障,从而造成整个烟箱输送线的拥堵。

主要原因是在输送卷烟成品时积放功能发生故障,GA25型积放滚筒输送机上的电控系统漫反射光电开关无法完全识别黑黄色烟箱表面,从而气控装置无法正常工作,摆动体的连杆无法摆动,辊子一直运动,辊子上的产品也一直处于输送状态,无法实现等间距输送或临时存储。

因此造成了GA25型积放滚筒输送机的单机运行效率低下,故障次数平均为3次/班,积放功能故障时间占烟箱输送线故障时间的65.42%。

这些问题直接影响了成品自动入库的效率以及整个物流系统的自动化运行,甚至有可能影响卷包车间的正常生产。

GA25型积放滚筒输送机积放功能采用的漫反射光电开关是威格勒OPT144-P08型。

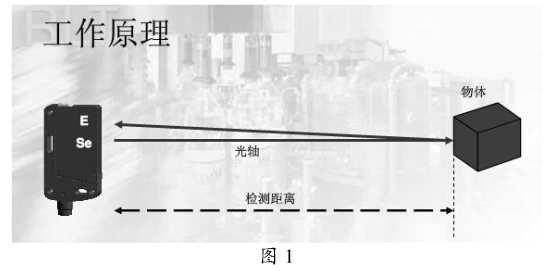

漫反射光电开关发射和接收在同一个传感器中,发射光通过物体的表面反射回到接收器,其工作原理是通过检测接收光信号的强弱检测物体的有无。

影响漫反射光电开关光的接收的因素有:距离、颜色、物体尺寸、表面结构和表面倾斜度。

主要影响如下:距离越近,光的接收强度就越大;检测物体表面颜色与接收到的信号强度从弱到强为黑、蓝、黄、银、白;物体尺寸越大,接收到的信号强度越大;物体表面越光滑,物体反光强,但是漫反射光电开关比较难检测到光面物体,粗糙表面容易检测,即使表面倾斜一些也容易被检测到。


光电开关主要分为对射式、镜反射式和漫反射式光电开关。

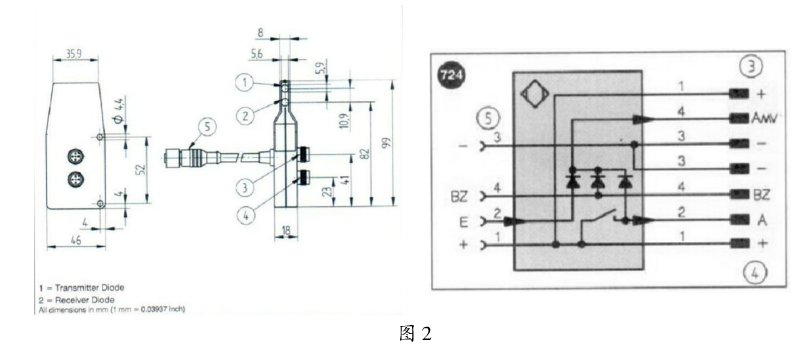

用于积放滚筒输送机的光电开关需要相互联锁使用才能保证积放功能的正常。因此,需要选择能够相互联锁使用的光电开关才能满足实际使用需求。结合目前使用的威格勒OPT144-P08型漫反射光电开关,同时考虑不受烟箱黑黄色光滑表面的影响,我们决定选用威格勒生产的OPT247型镜反射光电开关来替代现有的OPT44-P08。OPT247镜反射光电开关结构和电路图如图2所示。


改型光电开关与目前使用的光电开关外形安装尺寸完全样,在安装OPI247镜反射光电开关时,只需加装一块反光板即可完成改造,改造安装非常方便简单。
