GZT型滚筒输送机系列设计

文章来源:http://www.zhengchiyw.com 发布时间:2018-08-23 18:11 浏览次数:
滚筒输送机是一种用途广泛的连续输送设备。在工业发达国家,滚筒输送机的结构形式及规格品种多达数十种、并已系列化,可以满足不同行业的使用要求。在国内,近年来出现了大量的以滚筒输送机组成的各种生产线和装配线,显示出滚筒输送机在组织流水生产线中的优越性,引起了广泛的重视。

(限力矩式)滚筒输送机的系列设计。目前,已完成辊子直径为50、60mm的轻型和辊子直径为60mm的中型积放式滚筒输送机的系列设计。本次系列设计的产品型号为GZT型滚筒输送机,它包括中25~159mm无动力式滚筒输送机,φ25~φ159mm链驱动式辊子辂送机,φ50、φ60mm积放式滚筒输送机,90°转弯型滚筒输送机,及有关辅助装置。目前,设计已经全部完成,并已投产。本文就滚筒输送机的有关问题作简要介绍。

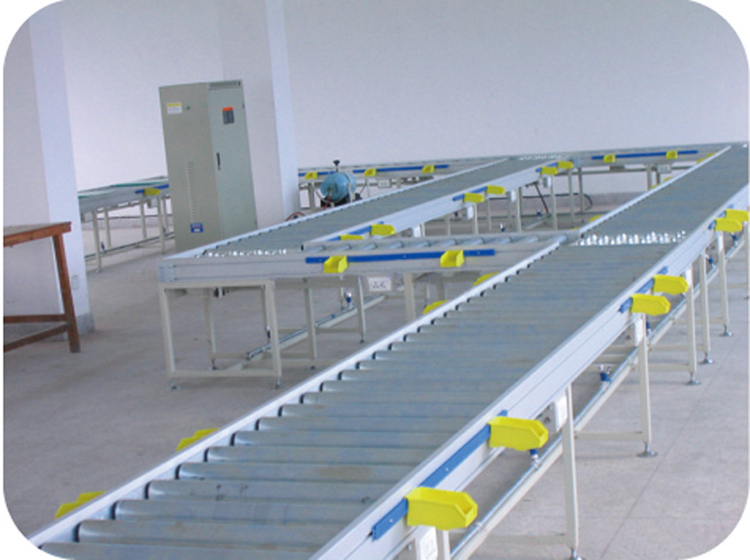

滚筒输送机

1.滚筒输送机的特点
1)运行阻力小,消耗动力少,运行费用低;重力式滚筒输送机向下输送不需动力。
(2)结构简单,故障率低,运行可靠,维修量少。
(3)布置灵活。可以根据生产需要,由直线、圆弧、水平、倾斜、分支或合流等各种区段及辅助装置组成开式的或封闭式的输送线路。既可组成平面线路,也可以通过增加升降装置组成立体线路。
(4)在两个辊子间,可以安装横向取货装置、转运装置或限止装置,实现特定的要求
(5)两台衔接的滚筒输送机之间的尺寸小,可以转运小尺寸的物品。

2.应用范围

滚筒输送机适用于输送平底成件物品,非平底物品或不规则物品可以用托盘进行输送。在输送过程中可以同时完成焊接、装配、包装、称量、试验成储存等工艺程序,通过附加装置还可实现物品的升降、翻转或转向。因此滚筒输送机广泛适用于机械、冶金、轻工、化工、医药、食品、邮电、建材、仓库和物资分配中心等各部门。

3.GZT型滚筒输送机系列的主要技术参数

且前,我国尚未制定滚筒输送机国家标准,在这次GZT型滚筒输送机系列设计中,参考了国外的最新标准,并结合我国具体情况,确定了滚筒输送机的主要技术參数。
(1)辊子外径D(mm):25、38、50、60、76、89、108、133、159
(2)有效输送宽度B(mm);160、200、250、315、400、500、630、800、1000、1250。根据需要可以选用非标准宽度,或大于1250mm的宽度。
(3)辊子间距p(mm):50、75、100、150、200、250、315、400

(4)圆弧段转弯半径R(mm):630、800、1000、1250、1600、2000、2500、3150、4000。此圆弧段转弯半径系列一般符合单排或多排差动式圆柱形辊子的转弯半径。在辊子长度一定时,锥形辊的转弯半径是由锥形辊的小端外直径和辊子的锥度决定的,辊子锥度值有1:I4、1:16、1:30、1:50四种。
(5)转弯角度a:30°、45°、60°、90°
(6)滚筒输送机的速度范围为0.05~2.0m/s。
