驱动式滚筒输送机输送原理及结构特点介绍

文章来源：http://www.zhengchiyw.com 发布时间：2018-09-13 17:48 浏览次数：

驱动式滚筒输送机分别安装在发动机车间缸体加工输送线上,用于输送发动机缸体,运行效果良好。这种新型驱动式滚筒输送机具有连续输送和存储两种功能。

主参数及输送原理

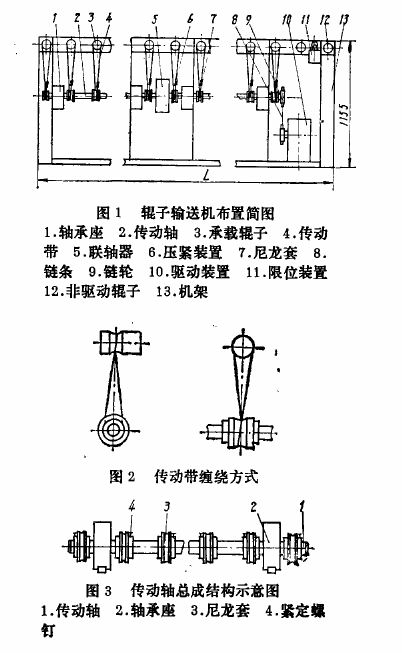

驱动式滚筒输送机长度L分别为6240mm、5740mm、6740mm、5840mm,高度为1155mm,宽度为712mm,有效输送宽度420mm,电动机功率550W,输送速度03m/8,辊子间距150mm。输送机布置示意图见图1,驱动装置10位于输送辊子的下方,用传动链条8带动传动轴2端部的链轮9。联轴器5将各段传动轴联成一根贯穿输送机全长的传动轴,承载辊子3的轴端支承在机架13的纵向横梁U形槽中。传动带4绕过紧套在传动轴上的尼龙套7和支承辊子的沟槽(参看图2),带动支承辊子旋转,每根传动带由一个安装在机架上的压紧装置6压紧,保持传动带的张力。限位装置11安装在输送机端部的两个非驱动辊子12之间,对输送的件货起暂时存储作用。

滚筒输送机结构特点

(1)特种传动带传动轴与辊子间的传动使用了由聚氨酯制成的圆形断面传动带,断面直径为7mm。该传动带强度高、耐磨、耐油、耐水、弹性好。更换传动带时,先松开压紧装置,将辊子一端抬起,卸下套在辊子上的旧传动带,套上新带,然后将传动轴两端的联轴器和轴承座松开,取出套在通轴上的旧传动带。套上新带,重新装上联轴器和轴承座。

(2)通轴传动(见图3)传动轴1由两端轴承座2支承,尼龙套3按等间距套装在传动轴1上。用热装法安装,使尼龙套与传动轴之间有足够的摩擦力,防止运转发热后尼龙套与传动轴间打滑,并用螺钉4将尼龙套固定在传动轴上。

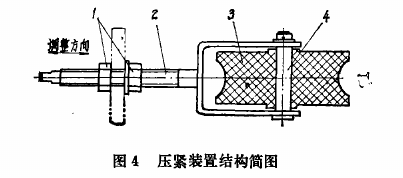

(3)压紧装置参看图4,该装置用两个调节螺母1固定在机架上,销轴4将压紧轮3和螺杆架2联成一体,由螺母1调整压紧轮3对传动带的压紧力。

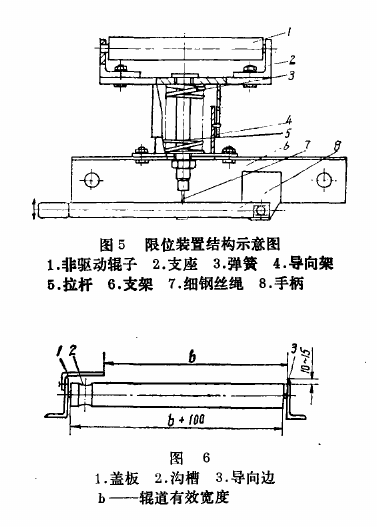

(4)限位装置为使工件能暂时停留在滚筒输送机上,在机架的卸载端装有限位装置(图5)。其动作原理为:当需要工件进入下道工序时,由操作人员按下手柄8,细钢丝绳7牵动拉杆5,使支座2连同非驱动辊子1下移工件通过。操作人员松开手柄8,由于弹簧3作用,支座2和辊子1自动复位,阻止不需要进入下道工序的工件通过。

(5)承载辊子承载辊子的结构与普通带式输送机的辊子基本相同,只是在一端开有用于传动带的沟槽(见图6)。

设计时应注意的问题

(1)辊子间距为了保证工件平稳运行,必须使工件底面或托盘始终与4个以上的辊子接触

(2)辊道有效宽度沿辊道一侧的传动带上方设有一条通长的盖板,防止杂物落入传动沟槽,所以辊道有效宽度比辊子长度约小100mm(图6)

(3)导向边高度(见图6)由于制造及安装误差,可能导致辊子轴与机架中心线不垂直,工件在输送过程中产生偏斜,甚至中途掉下,所以机架上的导向边应高出辊子输送面10~15mm,导向边既支承承载辊子,又作为导向用。
